在微流控实验中，PDMS（聚二甲基硅氧烷）凭借高透光性、优异的生物相容性、易加工、可可逆键合等优势，成为实验室最常用的芯片材料。不同于玻璃、石英等硬质芯片，PDMS 具备可重复清洗、多次复用的特点，规范操作可有效降低实验成本，且不影响流体实验、细胞培养、生化检测的数据稳定性。
但很多科研人员常遇到越洗越脏、通道残留、表面改性失效、芯片溶胀变形等问题。核心原因在于 PDMS 是多孔疏水高分子材料，极易吸附蛋白、脂质、荧光染料和盐结晶，同时对强有机溶剂极其敏感。下面结合通用科研标准，分步骤拆解 PDMS 芯片的分级清洗与复用方案。
想要实现安全复用，首先规避致命操作，这是保障芯片结构和实验重复性的前提。
✅ 核心原则：分级清洗、温和去污、全程保结构、无溶剂残留、无二次污染。根据污染物类型选择对应清洗方案，不盲目使用强清洗剂；蛋白 / 细胞污染优先水相清洗剂，尽量避免高浓度醇长时间接触，防止蛋白变性固化在孔道内。
❌ 绝对禁忌：严禁长时间浸泡接触丙酮、二氯甲烷、甲苯、正己烷、四氢呋喃 (THF)、氯仿、二甲苯等高溶胀有机溶剂。这类试剂会直接导致 PDMS 溶胀、通道形变、表面开裂、粗糙度升高，造成芯片永久报废；短暂快速流过也要尽量避免。
注：70-75% 乙醇、异丙醇仅适合短时间流动冲洗，禁止长时间浸泡PDMS 芯片，否则会产生轻微溶胀，还会固化蛋白残留PMC。
重要提示：经过氧等离子完成不可逆键合的 PDMS-玻璃芯片，不可强行拆解剥离，暴力撕扯会直接损毁微通道结构；只有可逆键合或者尚未键合的 PDMS 薄片，才可以拆开浸泡清洗。
适用场景：缓冲液、纯水体系、轻微荧光残留、无大量蛋白/细胞残留的常规流体实验，适用于完整键合芯片，无需拆解。
⚠️如果是蛋白、细胞实验后的芯片，不建议直接用乙醇大量冲洗，容易让蛋白变性锁死在 PDMS 孔内，建议走重度污染清洗流程。

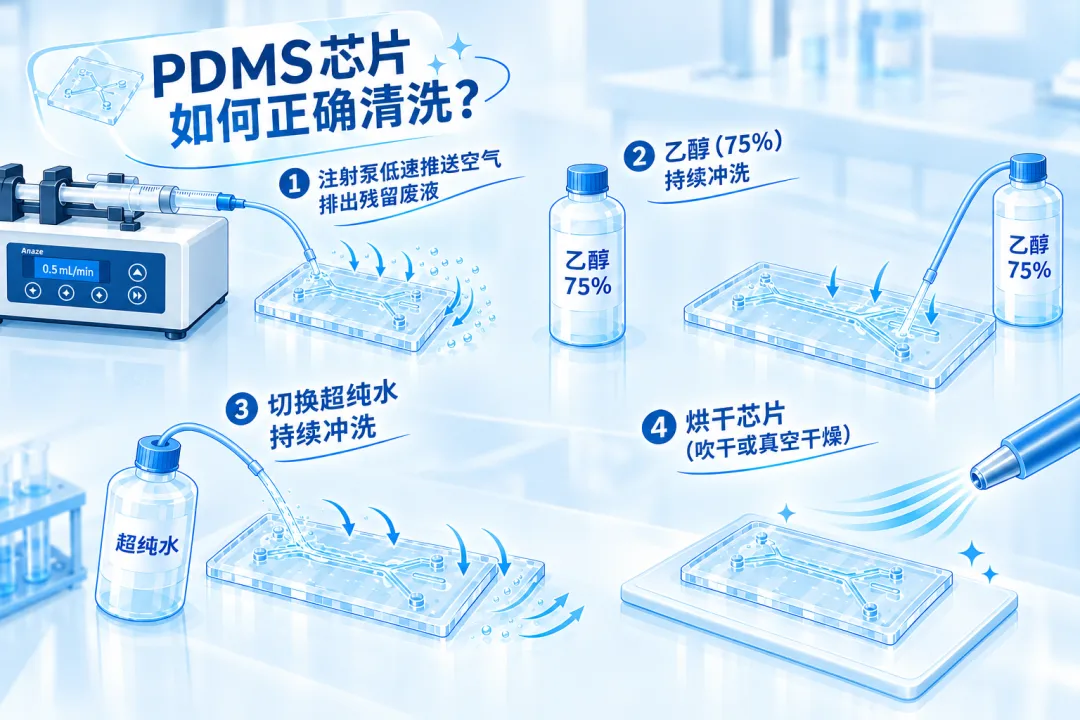

步骤1 废液排空：用注射泵低速推送空气，完全排出微通道内残留废液，绝对不要让废液在通道内干涸，防止盐结晶牢固附着在通道内壁。
步骤2 醇相置换：通入 75% 乙醇或异丙醇持续流动冲洗 3–5 分钟。利用醇水互溶特性，破除 PDMS 表面弱吸附的疏水杂质，兼顾去污性与材料安全性；严禁把芯片泡进醇溶液。
步骤3 超纯水终洗：切换超纯水持续冲洗 5–10分钟，彻底洗脱乙醇残留与置换出的微量杂质，杜绝溶剂残留干扰后续生化、细胞实验。
步骤4 无尘烘干：用高纯氮气匀速吹扫通道，直至内壁无水膜、无液滴，置于无尘环境晾干备用。
适用场景：细胞培养、蛋白吸附、生物膜、重度荧光染料残留；仅可用于可逆键合或未键合的 PDMS 薄片；不可逆等离子键合成品芯片不可以拆解，只能原位循环灌注清洗，适配高精度定量实验复用需求。
步骤1 拆解预处理：轻柔剥离 PDMS 薄片与基底，避免拉扯造成通道破损，去除表面大块杂质。
不可逆键合芯片：跳过拆解，将清洗溶液用注射泵循环灌注微通道内部。
步骤2 表面活性剂浸泡：将芯片完全浸泡于 1% SDS 水溶液中，常温静置 15–20 分钟。SDS 可有效解离吸附在多孔结构中的蛋白、脂质和生物残留，且不会损伤 PDMS 基体。
步骤3 低温低功率超声：转入超纯水体系，超声条件参考：40kHz 高频、低功率，水温≤40℃，清洗 3 5 分钟；禁止高功率、长时间、高温超声。高温会加速 PDMS 内部小分子寡聚物析出，污染微通道；大功率会造成微结构形变、表面结构破坏。
步骤4 反复漂洗烘干：超纯水多次冲洗芯片正反面及通道，氮气吹扫干燥，无尘柜静置备用。
顽固生物残留可搭配低浓度蛋白酶K温和降解；处理完成后务必充分加热灭活蛋白酶K，大量超纯水反复漂洗，防止酶残留干扰后续生化、细胞实验，不可长时间浸泡PDMS。
清洗后的保存方式，直接决定芯片复用成功率。
1.干燥后的PDMS芯片需放置在无尘密封离心管或培养皿中，避光、常温保存，避免灰尘吸附和空气中水汽、油污二次污染。
2.补充提示：如果芯片之前经过等离子亲水改性，干燥存放过程PDMS会自发疏水恢复；后续实验如果需要亲水表面，复用前需要重新做等离子处理。
3.复用次数没有固定数值：简单流体芯片可复用5-8 次；蛋白、细胞体系受寡聚物析出、表面吸附影响，通常仅可2-4 次，需结合自身实验现象判断，不可机械套用固定次数。
出现通道形变、内壁划痕、不可逆染料残留、表面疏水/亲水改性失效、局部溶胀发白；实验中出现异常吸附、流场紊乱、细胞黏附行为异常等情况，需直接报废，避免影响实验数据。
五、总结
PDMS芯片的复用核心，从来不是“洗得越狠越好”，而是匹配污染等级、温和去污、严守材料禁忌。标准化清洗流程既能大幅降低科研耗材成本，又能最大程度保障微流控实验的重复性与稳定性，是微流控入门必备的基础实操技能。
