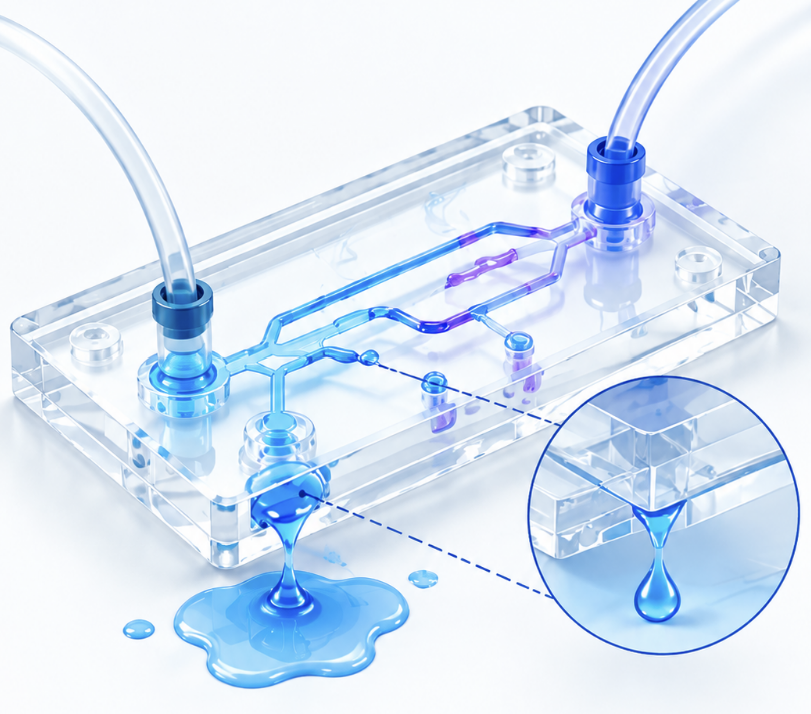

在微流控实验中，漏液是新手最常遭遇、也最耗时返工的核心问题。不同于宏观流体装置的明显渗漏，微流控芯片的漏液具有隐蔽性强、诱因细碎、重复性差的特点：有时低速进液正常，提速后瞬间渗液；有时室温实验稳定，恒温工况下出现缝隙漏液；更有甚者，初次组装无异常，静置半小时后缓慢渗漏。
多数人会将漏液问题简单归咎于“芯片质量差”“管路没拧紧”，但实际上，绝大多数微流控漏液，并非设备或芯片本身故障，而是操作细节不规范、工艺认知偏差、工况匹配失误导致的人为误差。本文结合微流控实验实操经验与工艺原理，拆解极易忽视的漏液诱因、底层原理及标准化解决方案，精准规避实验坑点，大幅提升实验成功率。
一、核心认知误区：微流控漏液≠密封没拧紧
新手做微流控实验，普遍存在一个致命误区：认为漏液完全由机械密封不严导致，一味加大夹具压力、拧紧管路接头。但微流控芯片通道尺寸仅微米级，流道壁薄、结构精密，密封逻辑与宏观管路完全不同。
过度施压会直接造成两大问题：一是PDMS柔性芯片挤压变形，流道塌陷、接口错位，从“轻微渗液”变成“大面积漏液”；二是硬质脆性芯片（玻璃、石英等）受力不均产生微裂纹，形成永久性渗漏通道，直接报废芯片。
微流控系统的密封核心逻辑是界面贴合致密、应力均匀、工况匹配，而非单纯增大压力。多数隐蔽漏液，都出在新手完全忽略的界面处理、工艺时效、参数匹配等细节中。
二、高频忽视的漏液核心诱因
1. 键合界面污染：最隐蔽的“隐形漏液源”
键合是微流控芯片防漏的第一道防线，而界面污染是最容易忽略、也最高发的漏液诱因。PDMS碎屑、脱模剂残留、空气中的粉尘、手指指纹油污、清洗溶剂残留，哪怕是微米级杂质，都会在芯片与盖板之间形成微小缝隙，成为永久漏液通道。这类污染肉眼完全不可见，初期进液无异常，一旦升压、持续通液就会缓慢渗液，极难排查。
很多新手简化清洗流程，仅用酒精擦拭表面，无法彻底去除疏水残留杂质，导致键合界面结合力不足。标准化清洗流程必须遵循逐级除杂原则，并须区分清洗对象：玻璃、石英等硬质基板可依次用丙酮、异丙醇、去离子水超声清洗5–10分钟；而PDMS本体应避免使用丙酮——丙酮会使PDMS溶胀变形、损伤微通道——建议改用异丙醇与去离子水依次超声清洗，并辅以低粘胶带粘除表面颗粒。清洗后用高纯氮气垂直吹干，避免水渍残留。全程需在无尘操作台操作，禁止徒手触碰键合面。
2. 等离子活化“超时失效”：被忽略的时效窗口期
PDMS-玻璃、PDMS-PDMS等离子活化（形成Si–O–Si共价键）实验中，常犯的错误是：完成等离子活化后，拖延数分钟甚至更久再贴合封装。但等离子活化后的界面活性具有极短窗口期：活化生成的硅羟基（Si–OH）等极性基团会因表面链段重排、低分子量硅氧烷向表面迁移而发生“疏水恢复”，同时空气中颗粒与有机污染物的吸附也会加速表面失活，界面活性断崖式下降，直接导致键合不致密、界面分层漏液。
常用参考工艺参数为：氧等离子功率50–100W、活化时长30–60秒（具体需随设备型号与腔体压力调试），活化完成后15分钟内必须完成精准贴合键合，最优操作时间控制在3分钟以内。贴合后需轻压排气，杜绝界面裹挟气泡，气泡会形成空腔缝隙，高压工况下直接开裂漏液。
3. 管路与接口适配失误：尺寸错配引发慢性渗漏
接口漏液是仅次于键合漏液的高频问题，新手往往只关注接头拧紧程度，却忽略管路内径、接头规格、密封圈匹配度三大核心参数。微流控芯片接口精度极高，管路过细会出现空隙，过粗则会挤压接口形变，短期不漏液，长期通液后应力松弛引发渗漏。
同时，O型圈密封的芯片夹具存在隐性坑点：密封圈压缩量通常控制在15%–25%（静态密封推荐范围），压缩量不足无法密封，过度压缩会导致密封圈老化变形、弹性失效。新手随意更换非标密封圈、夹具施压不均，都会造成密封面倾斜、缝隙产生，压力越大漏液越严重。此外，PTFE等材料制成的密封圈、接头或夹具垫片存在冷流（蠕变）特性，在恒定夹持压力下会缓慢形变，初期密封完好、后期逐渐渗漏，需定期校准夹具压力。
4. 流道气泡与升压过快：动态漏液的关键诱因
很多新手实验时，排气不充分就直接启动高压、高流速参数，这是动态漏液的重要原因。微流道内残留的气泡具有可压缩性，泵体升压或流速波动时，气泡体积急剧胀缩，产生局部压力波动与液流冲击，反复冲击键合界面的薄弱部位，突破其密封极限，导致界面微开裂、接口渗液。这种漏液极具迷惑性，静置状态下无渗漏，动态通液时反复出现。
正确操作流程为：实验前低速、低压缓慢通液，充分排出流道与接口气泡，确认全程无气泡、无空腔后，再梯度提升流速与压力，禁止一次性跳变参数。针对高精密微流道，可采用预浸润排气（以低表面张力液体预润湿流道）与分段升压通液相结合的方式，彻底杜绝气泡残留。
5. 工况与材质不匹配：长期实验的隐性漏液隐患
新手普遍忽视芯片材质的适配性，盲目套用通用实验参数，导致工况失衡引发漏液。不同微流控芯片的键合耐受压力、温度、溶剂兼容性差异极大：PDMS芯片柔性佳，但耐高压性差，长期高压通液易形变漏液；玻璃、石英芯片刚性大、尺寸稳定，但脆性大、抗冲击性弱，温差过大会产生应力裂纹；热塑性芯片需匹配热键合或溶剂键合工艺，工艺错配会直接导致界面密封失效。
此外，温度波动是新手极易忽略的诱因。恒温实验、加热反应过程中，芯片、管路、夹具的热膨胀系数不同，会产生微量位移与缝隙，原本密封完好的系统会出现缓慢渗液。因此温控实验需提前预热设备，保证系统整体温度均衡，避免温差应力导致的密封失效。
三、快速漏液排查顺序（高效避坑）
为避免盲目返工、浪费芯片与实验耗材，推荐遵循从易到难、从外到内的排查逻辑，快速定位漏液根源：
1. 外观排查：检查管路接头、密封圈是否老化、错位、规格不符，夹具施压是否均匀、有无倾斜形变；
2. 动态排查：低速低压通液，观察漏液位置，区分是接口漏液还是芯片本体界面漏液；
3. 工艺排查：复盘清洗流程、等离子活化时长、键合间隔时间，确认无界面污染、超时失活问题；
4. 参数排查：梯度调整流速、压力、温度，排查气泡冲击、工况不匹配引发的动态漏液；
5. 材质排查：确认芯片、管路、密封圈与实验溶剂、温度、压力工况适配。
四、总结：微流控防漏的核心原则
微流控芯片漏液，看似是简单的操作故障，实则是细节规范、工艺认知、工况匹配的综合问题。新手想要彻底规避漏液问题，必须摒弃“重紧固、轻工艺，重结果、轻细节”的误区。
真正的微流控密封核心，从来不是极致的机械压力，而是干净的界面、合规的工艺、适配的参数与稳定的工况。把控好界面清洗、活化时效、排气流程、参数梯度、材质适配这五大细节，就能解决绝大多数常规漏液问题，大幅降低实验返工率，保障微流控实验的稳定性与重复性。
