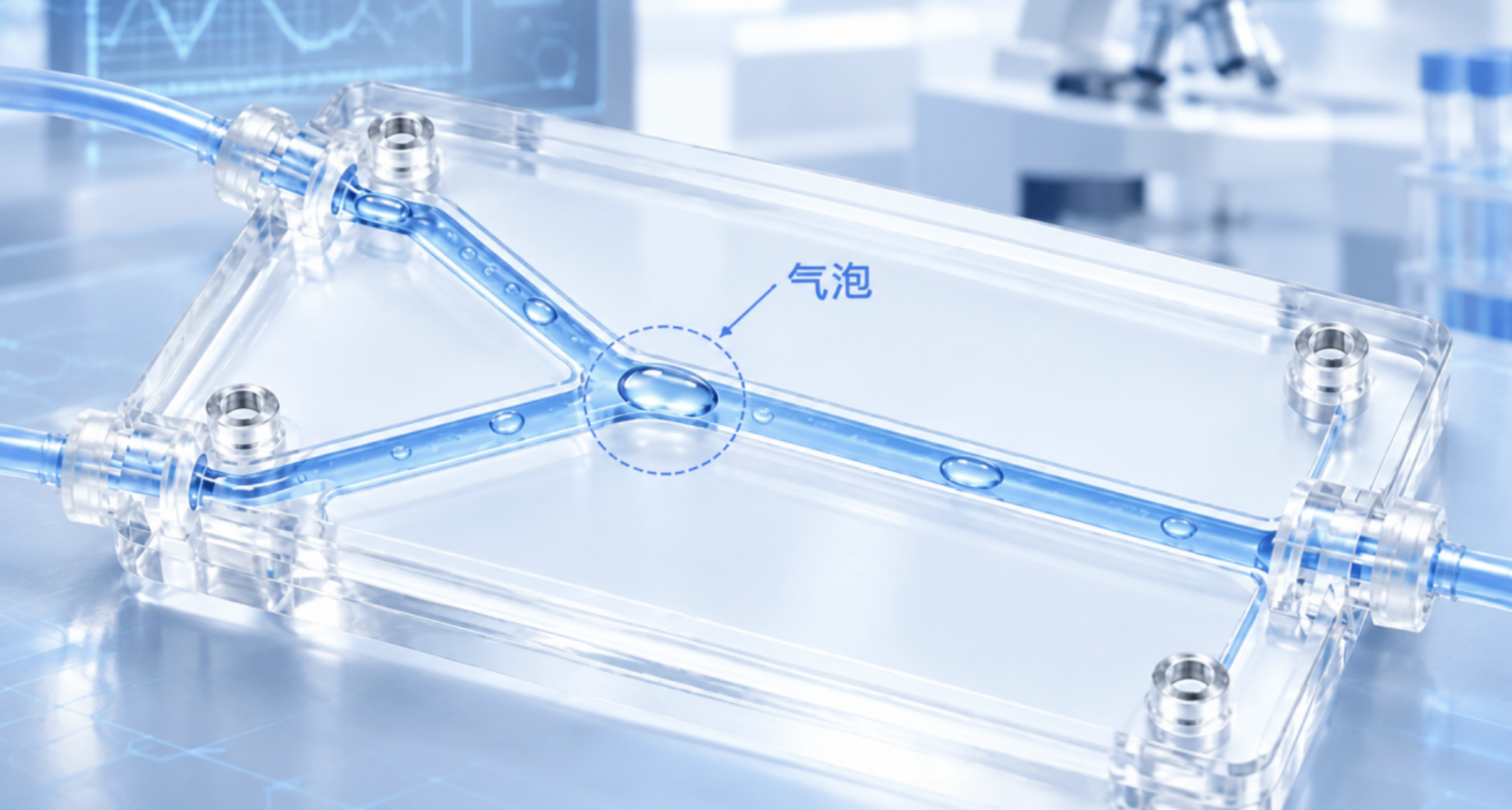

做微流控实验的科研人，大概率都被气泡问题狠狠拖过进度：芯片通道里零星微小气泡、成片气液隔断、死角滞留气泡，轻则导致流体流速紊乱、样品混合不均、细胞贴壁失败，重则直接遮挡观测视野、阻断微反应进程，造成整套实验数据作废。
不同于宏观流体实验，微流控芯片通道尺寸仅微米级，表面张力、压力变化、气体溶解效应被极致放大，宏观可忽略的微小气泡，在微尺度体系中都是致命误差。
很多人反复起泡、反复排泡，本质是只做 “事后除泡”，没从根源把控气泡生成逻辑。今天这篇专业干货，结合微流控流体力学原理与标准化实验流程，系统拆解气泡成因、全流程防泡方案及应急除泡技巧，解决微流控实验气泡难题。
01 先搞懂：微流控气泡到底从哪来？
微流控体系的气泡并非凭空产生，所有气泡都源于气体引入、析出、滞留三大核心机制，精准定位成因，才能精准防控：
1. 溶液溶解气体析出（最主要成因）
实验缓冲液、培养基、试剂中本身溶解大量空气。微流控通道内压力、温度发生小幅波动时，气体溶解度下降，溶解气体快速析出聚集，形成微气泡。尤其恒温不稳定、流速突变带来局部负压场景，析泡概率大幅提升。
2. 操作过程主动进气
芯片浸润不充分、管路接头密封不严、进样操作过快、换液流程不规范，都会将外界空气直接带入微通道，形成游离气泡或死角滞留气泡。
3. 芯片结构与界面滞留
通道存在尖角、突变宽窄、腔体死角等不合理结构，或芯片表面润湿性差（如原生 PDMS 疏水，水接触角约 110°），液体无法完全贴合通道壁面，空气会被锁死在结构缝隙中，难以自行排出。此外，PDMS 气体渗透性极高，外界空气还可透过芯片壁缓慢渗入通道，在通道内液体已脱气或通道内压力较低时尤为明显，也是微流控起泡的常见来源之一。
4. 实验过程二次产气
芯片内开展酶促反应、细胞培养、生化合成等实验时，化学反应、微生物代谢会产生气体副产物，持续累积形成气泡干扰实验。
02 实验前：根源预防，从源头杜绝起泡
微流控防泡的核心原则：预防远优于补救。绝大多数气泡问题，都能通过实验前标准化预处理规避。
1. 试剂溶液标准化脱气（核心步骤）
彻底去除溶液溶解氧、溶解氮，从根源避免压力温度波动析泡，三种主流脱气方式按需选用：
l 真空脱气（首选，通用性较强）：将配制好的试剂置于真空干燥器，-80 kPa 负压下处理 30 min。在充分搅拌条件下可去除绝大部分溶解气体（脱气程度随真空度、搅拌与处理时间提升），适配绝大多数缓冲液、培养基体系。
l 超声脱气（快速辅助）：40 kHz 常温超声水浴处理10-15 min，适合小分子试剂；不建议用于活细胞、蛋白、核酸等敏感样本，空化效应可能导致蛋白变性、核酸断裂、细胞损伤。常与真空脱气搭配使用。
l 低温静置（易被误认为脱气方法，不推荐）：气体在水中的溶解度随温度降低反而升高（常压下空气饱和时，水中溶解氧约 14.6 mg/L（0 ℃）、7.1 mg/L（30 ℃）），4 ℃ 静置并不能让溶解气体释放，只能使已形成的大气泡缓慢上浮逸出；低温液体升温至室温或培养温度后，溶解气体过饱和析出，反而更易起泡。对细胞培养基、活性蛋白等不耐热样本，建议改用低温真空脱气（4 ℃ 下抽真空）或温和搅拌辅助的真空脱气，在保留生物活性的同时真正脱除溶解气体。
2. 芯片通道亲水化预处理
芯片材质不同，润湿性差异很大：PDMS 原生疏水（水接触角约 110°），液体难以完全铺展、极易锁存空气，需要亲水化处理；玻璃本身亲水（水接触角约 20°~70°，取决于表面清洁度），通常彻底清洗即可，无需亲水改性。实验前应根据芯片材质做相应预处理：
l 常规预处理（PDMS、玻璃芯片通用）：依次用异丙醇、无水乙醇、超纯水缓慢灌注通道，利用低表面张力液体置换死角空气，全程无断点、无流速突变。（注：如果后续要进行活细胞、蛋白实验，必须充分彻底冲洗去除乙醇 / 异丙醇残留，有机溶剂残留会造成细胞死亡、蛋白变性。）
l 强化改性（主要针对PDMS芯片，玻璃芯片按需选用）：等离子清洗机处理芯片通道 30-60s，大幅提升表面亲水性；生物实验可采用 0.5%（w/v）Pluronic F-127 表面活性剂溶液冲洗钝化通道，既改善浸润减少气泡滞留，又能降低蛋白、细胞在 PDMS 表面的非特异性吸附。
l 芯片本体脱气（PDMS 芯片）：PDMS 气体渗透性高，实验前可将芯片整体置于真空腔抽真空 15-30 min，排出基质内溶解空气，减少实验过程中空气透过芯片壁渗入通道，对脱气液体、低流速实验效果尤其明显。
3. 管路与接头密封防进气
l 统一使用标准鲁尔接头、带密封圈适配管路，杜绝管路微渗漏进气；接头拧紧遵循手紧+1/4圈原则，避免过松漏气、过紧压裂PDMS芯片与微通道。
l 管路安装后提前预通脱气试剂，排出管路内部空气，保证整套流体体系无空气残留。
4. 环境参数提前稳定
提前30 min开启实验设备恒温系统，稳定实验温度，避免实验过程中温度波动导致气体溶解度变化析泡；同时规避设备震动、气流直吹芯片，减少流体扰动起泡。
03 实验中：规范操作，实时规避气泡生成
预处理到位后，实验操作细节不当仍会产生气泡，动态过程控泡关键在稳流速、缓切换、控压力。
微流控通道对压力变化极度敏感，流速瞬间跳变会引发通道局部负压，直接析出溶解气体、吸入空气。
✅ 正确操作：所有流速调整均采用斜坡函数梯度升降速，避免阶跃式启停；初始进样以极低流速（5-10μL/min）缓慢浸润通道，待通道完全充盈后再提升至实验设定流速。
换液、补样是高频进气场景。严禁排空管路后再补液，必须保持管路前端始终浸没在液面以下，全程液相接驳、无空气断点；多试剂切换时，中间用脱气缓冲液过渡，避免气液界面产生。
实验操作贴合芯片结构特性，针对通道尖角、宽窄过渡区、储液腔等易积泡区域，可适当延长低速浸润时间，让液体充分填充死角，彻底排出滞留空气。后续芯片设计可优先选用平滑过渡通道，减少结构积泡风险。
全程保持实验体系恒温恒压，缩短整体实验时长，减少溶解气体缓慢析出、生化反应产气累积的概率。
若实验中不慎产生气泡，无需直接作废重启，根据气泡大小、位置，采用对应标准化除泡方案，快速恢复实验体系稳定。
降低系统流速至实验流速的1/3-1/2，用脱气试剂持续低速冲洗，依靠低速流动将微气泡裹挟带出通道（微尺度下气泡浮力弱，主要随流场移动），禁止高压高速冲泡，避免气泡破碎分散、扩散至整个通道。
保持入口端液源供给，在出口端施加温和负压抽吸，借助压差将死角锁存的气泡带向出口排出；也可将芯片整体短暂抽真空，使滞留气体膨胀逸出，再以脱气试剂缓慢冲洗恢复体系。对尺寸较大的气泡，可配合倾斜芯片，利用浮力辅助气泡向出口端聚集。
暂停实验，通入低表面张力乙醇溶液完全充盈通道，置换残留空气后，再缓慢切换回实验试剂，梯度恢复设定流速与压力。
长期高精度实验可在泵与芯片之间加装被动式气泡捕获模块，通过储液腔分层结构，实时分离流体中的气泡，实现实验全程自动除泡，减少人工干预。
微流控防泡不存在“偏方”，核心是一套全流程标准化体系：实验前脱气润泡除根源+实验中稳速控压防生成+实验后精准补救清残留。微尺度流体实验的精度，藏在每一次脱气、每一次梯度变速、每一次规范接驳里。规避气泡干扰，才能保证微流控反应、细胞观测、流体检测数据的真实性与重复性，大幅提升实验成功率。
